|
NEXUSシリーズは、以下のようなラインナップを揃えております。
モリセイ NEXUS-FV
優れた低温性を有する。約-65度まで使用可能。
耐油性、耐アルコール性に優れる。
NEXUS-FVは、NEXUSシリーズ中で最も優れた低温性を有します。約-65℃から約200℃までご使用いただけます。低温弾性回復試験（TR試験）の測定結果を下表に示します。

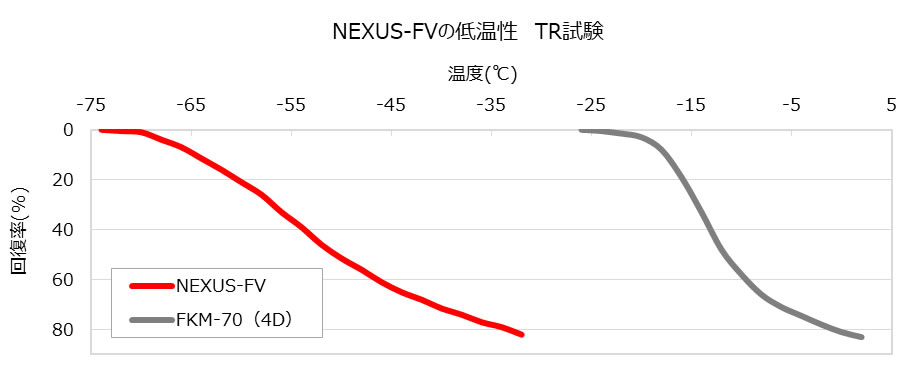

○ NEXUS-FVの低温性 TR試験
＜JIS K 6261 加硫ゴム及び熱可塑性ゴムの低温試験方法（低温弾性回復試験）＞
ゴム試験片を伸張後に低温で硬化させ、温度上昇によるゴム弾性の回復による収縮(復元性)の測定を行う。

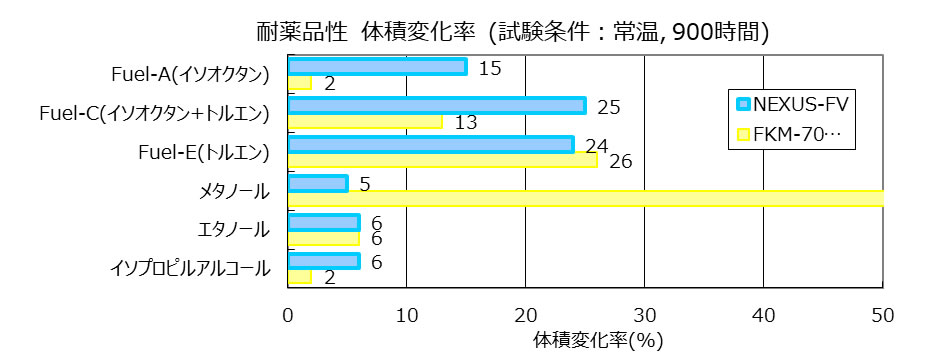

○ NEXUS-FVの耐薬品性（常温×900時間）
○ 物性・材料特性
| 試験項目 |
単位 |
NEXUS
FV |
FKM-70 |
| |
推奨使用温度 |
℃ |
200～-65℃ |
220～-15℃ |
| 常態 |
タイプA
デュロメータ硬さ |
- |
A60/s |
A72/s |
| 引張り強さ |
MPa |
9.51 |
16.2 |
| 伸び |
% |
360 |
240 |
| 100%引っ張り応力 |
MPa |
2.27 |
5.03 |
老化試験
200℃70hr. |
硬さ変化 |
- |
+3 |
+1 |
| 引張り強さ変化率 |
% |
-14 |
-14 |
| 伸び変化率 |
% |
-8 |
-8 |
耐油試験
175℃x70hr. |
ASTM No.1油 |
|
|
|
| 硬さ変化 |
- |
0 |
-3 |
| 引張り強さ変化率 |
% |
+5 |
-7 |
| 伸び変化率 |
% |
-1 |
+6 |
| 体積変化率 |
% |
+1 |
0 |
| IRM 903 油 |
|
|
|
| 硬さ変化 |
- |
-4 |
-3 |
| 引張り強さ変化率 |
% |
+5 |
-11 |
| 伸び変化率 |
% |
-8 |
-2 |
| 体積変化率 |
% |
+2 |
+3 |
圧縮永久
歪み試験 |
175℃ 22hr. |
% |
7 |
6 |
| 200℃ 70hr. |
% |
17 |
15 |
| TR試験 |
TR10 |
℃ |
-65 |
-18 |
| TR30 |
℃ |
-57 |
-14 |
| TR50 |
℃ |
-51 |
-12 |
| TR70 |
℃ |
-41 |
-7 |
| 流体の種類 |
NEXUS
FV |
FKM-70 |
| 潤滑油 |
○ |
◎ |
| シリコーングリース |
× |
◎ |
| 作動油 |
○ |
○ |
| 軽油・ガソリン |
◎ |
◎ |
| クーラント液 |
○ |
△ |
| 水系切削油 |
○ |
○ |
| 熱水・スチーム |
△ |
× |
| 有機酸類 |
△ |
× |
| 無機酸類 |
× |
△(硝酸×) |
| 無機アルカリ類 |
△ |
△ |
| 酸化剤 |
○ |
△ |
| 脂肪族炭化水素 |
○ |
◎ |
| 芳香族炭化水素 |
○ |
○ |
| 含ハロゲン炭化水素 |
△ |
○ |
| メチルアルコール |
◎ |
× |
| エチルアルコール |
◎ |
○ |
| エーテル類 |
× |
× |
| エステル類 |
× |
× |
| ケトン類 |
× |
× |
| アルデヒド類 |
× |
× |
| アミン類 |
× |
× |
| N2O2Heガス |
○ |
◎ |
| 耐真空性 |
△ |
◎ |
| 食品衛生法適合 |
- |
◎ |
※備考 ◎：使用可 ○：影響あるが使用可 △：やむを得ない場合以外使用可 ×：使用不可
参考としてご検討願いします。使用環境、温度等によっては評価が変わる可能性があります。
実際にご確認を行った後に、ご使用のほどお願いします。
○ 作成可能寸法
Oリング：JIS B2401-1 P、G、V 、JASO F404、AS568、AN6227、AN6230、S番、森清規格、その他
品番によっては金型製作の関係上、納期がかかる場合があります。
その他形状につきましては当社代理店へご相談ください。
- ・記載したデータは実測値の一例であり、規格値ではありません。
- ・性能向上、仕様変更のため、断り無く変更する場合があります。
- ・ご使用の際には、必ず貴社にて事前にテストを行い、使用可否の判断をお願いいたします。
- ・製品の追跡調査は、最小包装単位ごとに同封されているラベルに記載されているロット番号によって行います。ご使用時は必ずロット番号を控えていただきますようお願い申し上げます。
|
